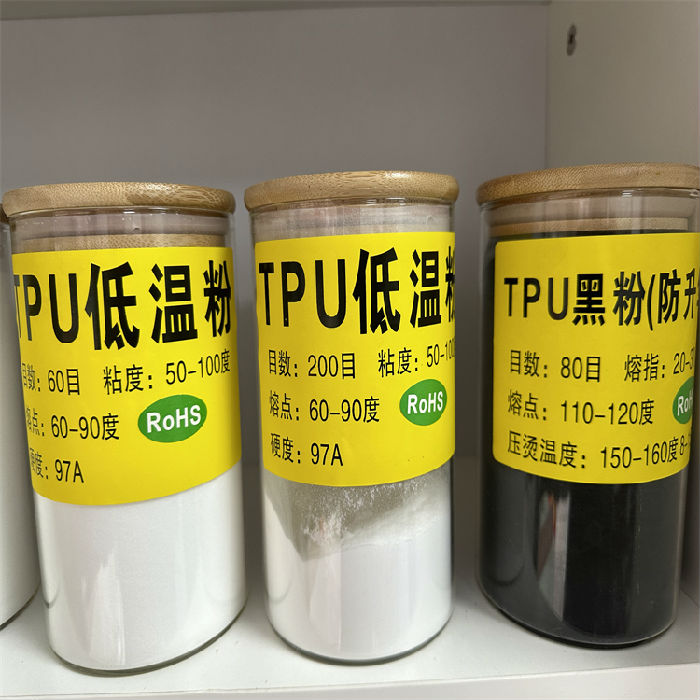

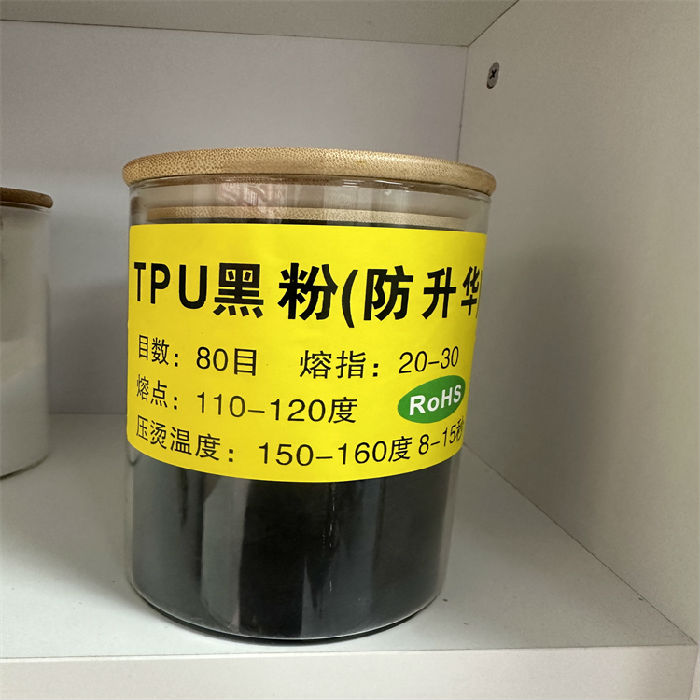

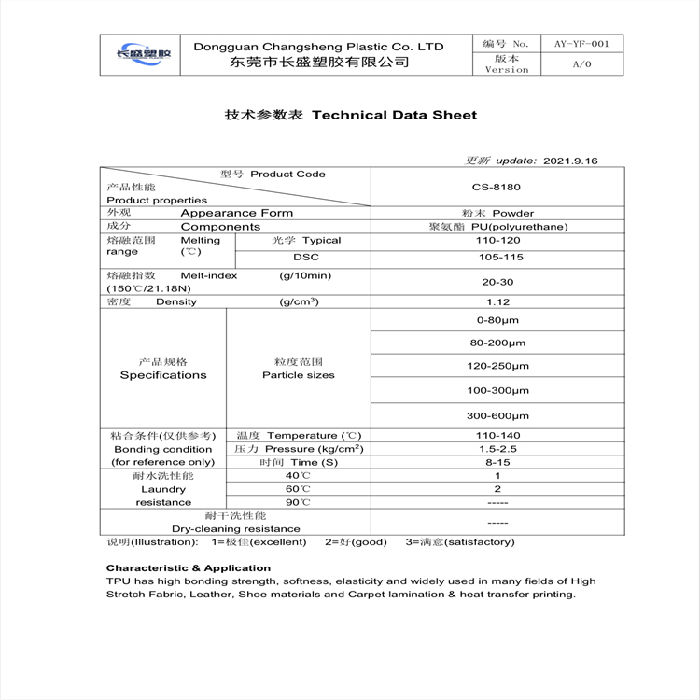

黑色TPU防升华粉，白墨烫画粉，TPU黑色防升华，TPU黑粉；TPU热熔胶粉，TPU烫画胶粉；TPU弹性体粉料 聚氨酯热熔胶粉60目-80目-100目-200目-500目-1000目等各种目数。防止透底透色串色，生产中容易出现问题，长盛塑胶提供解决方法以下。
@反油反水解决方案:

1 墨水使用前摇晃均匀防止沉淀上层水分多高品质的墨水反水泛油几率更少。
2 提前开机前后加热预热 +放慢打印速度 +延长加热时间。
3 保持工作环境干燥，天气潮湿使用除湿设备，墨水和膜使用前预热。

4 提高温度解决里面水分，解决反油反水

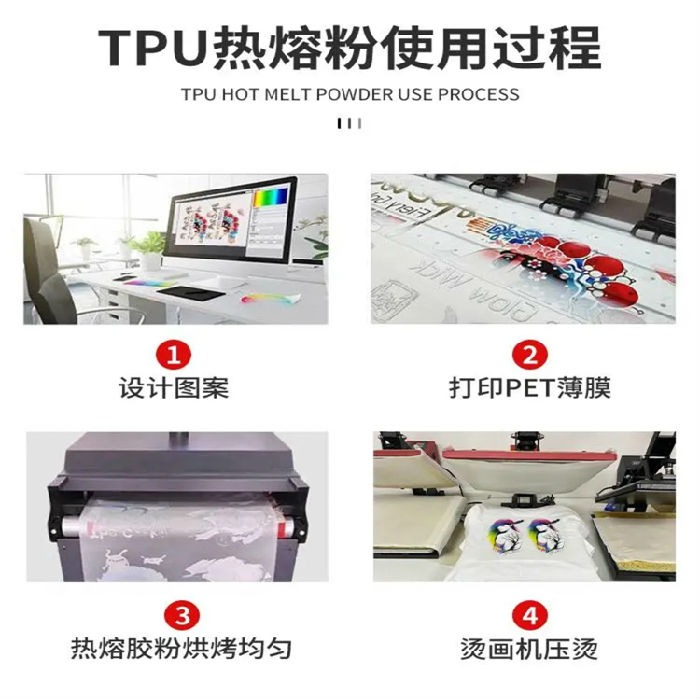

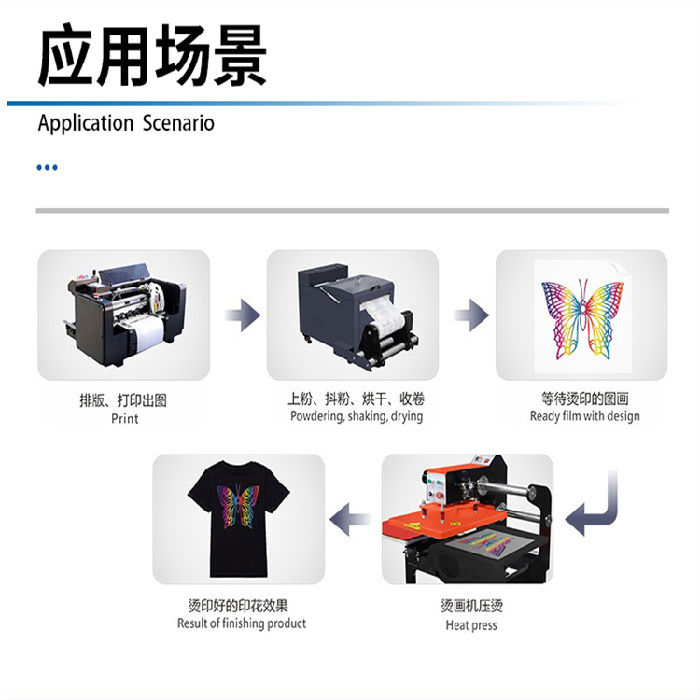

一段前置温度加热墨水，

二段二段加热温度是粉与墨水熔化度，’

三段三段加热是膜烘烤进化，

@常用膜型状特性

1单面膜一面光面一面磨砂面

2双面膜二面光面或者二面磨砂面通用型

3秒撕膜用有离型剂用的温度要求高，表干时间短等。

@图与图粘贴解决方案:

1降低点温度

2放缓速度

@ 压烫图案后有折合横

1 压烫2次

2建议或者用中粉白墨量85%

3. 压烫155度 8-12秒

@粘膜排除膜处理方法

1 打印环境：湿度控制在 45-60   超过范围任何膜都粘

2处理方案前加热调至100 烘干表面水份

3如果原膜不粘粉，粉也不结块，湿度也正常，这种情况下就是他们家墨水问题墨水水份过高。
